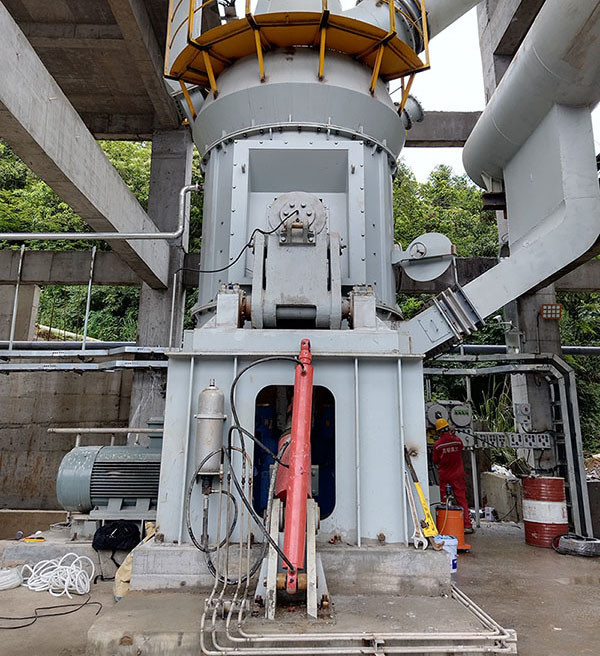

20tph Batu kapur Vertikal Mill Kapasitas Tinggi slag Vertikal Roller Mill

20tph Batu kapur Vertikal Mill Kapasitas Tinggi slag Vertikal Roller Mill

Deskripsi

Aplikasi Industri Mesin Penggilingan Vertikal HVM
Industri seperti bahan bangunan, listrik, baja, energi, panas, kimia, kimia batubara, metalurgi non-ferrous, tungku kapur, pengolahan mineral, dll.
Pabrik vertikal HVM dapat memproses bahan seperti ferrit, slag, slag, semen, berlian, bijih besi, bijih krom, bijih mangan, bijih emas, bijih tembaga, bijih aluminium, bijih timbal seng,Bijih tantalum niobium, bijih polimetal, bijih nikel, bauksit, silikon karbida, titanium dioksida, talc, bentonit, kalsit, kaolin, grafit, mica, wollastonite, feldspar, dolomit, pirophylit, pasir kuarsa, fluorite,batu kapur, silikon organik, abu lithium, shale, abu vulkanik, batubara, dll.

Struktur dari Vertical Roller Mill:

1) Klasifikasi gabungan meningkatkan efisiensi pemilihan bubuk.

2) Tidak perlu mendistribusikan bahan pada pelat grinding sebelum memulai. Roller dapat diangkat ke atas dan ke bawah secara otomatis dan memulai tanpa beban.

3) Hal ini disegel dengan baik oleh plat busur las dan strukturnya sederhana dan dapat diandalkan

4) Dengan bantuan alat pemutar roller, mudah untuk memutar roller untuk pemeliharaan.

5) Kedua sisi sarung roller dapat digunakan sehingga umur layanan bahan tahan api diperpanjang.

6) Grinding roller batas perangkat dapat memastikan ruang tertentu antara roller dan meja grinding yang menghindari gesekan langsung dan tabrakan antara roller dan meja grinding dan meningkatkan keselamatan

7) Rol penggilingan digerakkan oleh meja penggilingan berputar. Penuh dan penyesuaian tekanan dan pengangkat roller dapat dikendalikan dari jarak jauh tanpa operator di tempat.

8) Bantalan roller secara melingkar dilumasi dengan minyak tipis untuk memungkinkan untuk bekerja di bawah suhu rendah dan minyak bersih sehingga umur layanan diperpanjang

Struktur pabrik vertikal:

Terdiri dari mesin utama, analizer, kipas, cyclone separator selesai, bubuk mikro cyclone separator, dan saluran udara. mesin utama terdiri dari rangka, inlet volute, sekop, penggiling roller,cincin penggilingan, dan tutup.

Prinsip Kerja:

Motor listrik mendorong cakram penggiling untuk berputar melalui pengurangan, dan bahan jatuh ke tengah cakram penggiling dari port pakan.udara panas masuk ke ruang penggilingan dari inletDi bawah tindakan gaya sentrifugal, bahan bergerak menuju tepi cakram grinding dan dihancurkan oleh roller grinding ketika melewati alur melingkar pada cakram grinding.Bahan yang dihancurkan dibawa oleh aliran udara berkecepatan tinggi di cincin angin di tepi cakram penggilingKetika bahan dalam aliran udara melewati pemisah dinamis dan statis, di bawah tindakan rotor berputar,bubuk kasar jatuh ke cakram penggiling untuk penggilingan kembaliBubuk halus yang berkualitas dibuang dengan aliran udara dan dikumpulkan dalam perangkat pengumpulan bubuk, yang merupakan produk.Bahan yang mengandung kelembaban dikeringkan saat bersentuhan dengan gas panas untuk mencapai kelembaban produk yang diperlukan.

Data Teknis

Re:Data berdasarkan kekerasan Mohs 3-4 bahan

Indeks obligasi batu kapur≤13kwh/t

Fitur utama produk

1Efisiensi tinggi dan penghematan energi:

(1) Efisiensi penggilingan yang tinggi dan konsumsi energi yang rendah, dibandingkan dengan pabrik bola, konsumsi energi 40%-50% lebih rendah;

(2) Kapasitas mesin tunggal besar, dan listrik lembah rendah dapat dimanfaatkan;

(3) Teknologi dan peralatan penggilingan vertikal adalah teknologi baru yang menghemat energi dan mengurangi konsumsi,yang kondusif untuk meningkatkan daya saing perusahaan di bidang industri bubuk di wilayah dan negara;

2Perbaikan mudah dan biaya operasi rendah:

(1) Rol penggiling dapat diputar keluar dari mesin dengan perangkat hidrolik.dan operasi pemeliharaan sangat nyaman;

(2) Sleeve rol dapat diputar untuk memperpanjang umur bahan tahan aus;

(3) Tidak ada kebutuhan untuk kain pada cakram penggiling sebelum memulai mesin, dan pabrik dapat dimulai tanpa beban, menghilangkan kesulitan memulai mesin;

(4) Pakaiannya rendah, roller penggiling dan lapisan cakram terbuat dari bahan khusus dan memiliki masa pakai yang panjang;

(5) Tingkat otomatisasi yang tinggi: Teknologi kontrol otomatis mengadopsi PLC seri Jerman Siemens, dilengkapi dengan sistem kontrol otomatis yang dapat mewujudkan remote control, operasi yang mudah,dan bengkel pada dasarnya dapat menyadari operasi tak berawak dan menghemat biaya operasi;

3Biaya investasi keseluruhan yang rendah:

Ini mengintegrasikan penghancuran, pengeringan, penggilingan dan pengangkutan. Ini memiliki proses yang sederhana, sedikit peralatan sistem, struktur kompak dan ruang lantai yang kecil.Hal ini dapat diatur di udara terbuka dan memiliki biaya konstruksi yang rendah, yang secara langsung mengurangi biaya investasi perusahaan.

4Kualitas produk stabil:

(1) Waktu tinggal di pabrik pendek, dan mudah untuk mendeteksi distribusi ukuran partikel dan komposisi produk, dan kualitas produk stabil;

(2) Produk ini memiliki bentuk partikel yang seragam, distribusi ukuran partikel yang sempit, fluiditas yang baik dan kemampuan penyesuaian produk yang kuat.

5. Keandalan tinggi

(1) Mengadopsi perangkat batas roller penggiling untuk menghindari getaran yang keras yang disebabkan oleh kerusakan material selama waktu kerja pabrik;

(2) Alat penyegelan roller penggiling jenis baru membuat penyegelan lebih dapat diandalkan, dan tidak perlu untuk menyegel kipas, lebih mengurangi kandungan oksigen dalam penggilingan,dan kinerja penekanan ledakan lebih baik.

6Perlindungan lingkungan:

(1) Seluruh sistem penggilingan vertikal HVM memiliki getaran rendah dan kebisingan rendah;

(2) Seluruh sistem disegel, tekanan negatif sepenuhnya berjalan, tidak ada debu yang meluap, pada dasarnya dapat mencapai lokakarya bebas debu.
