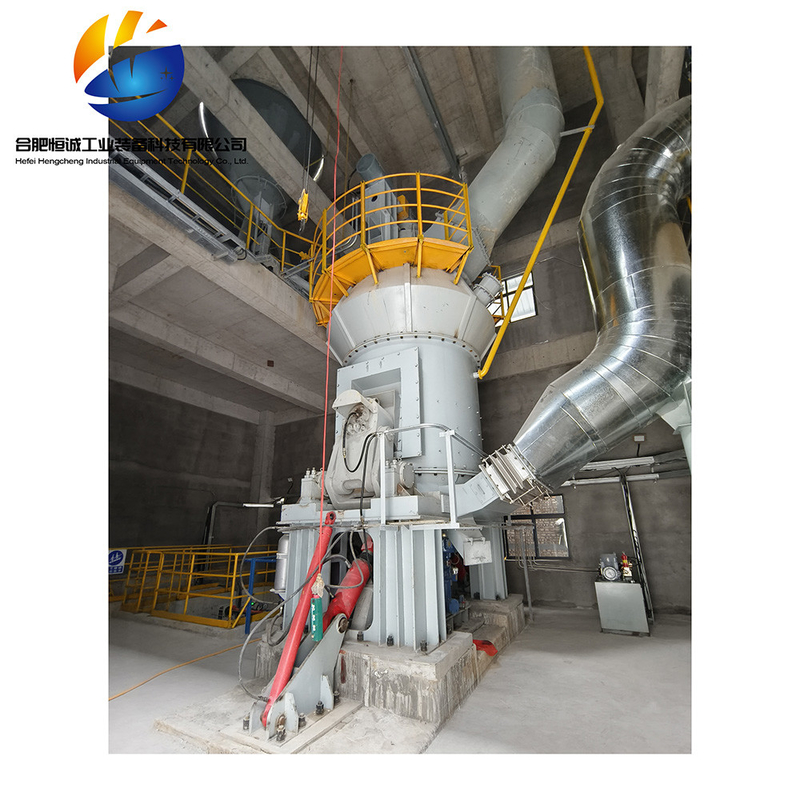

Steel Metallurgy Vertikal Roller Mill Efisien Coal Mill Di Pembangkit Listrik

Pabrik Penggilingan Batubara Vertikal Efisien Berkualitas Tinggi Di Pabrik Tenaga
Pengantar Produk:
Pabrik batubara vertikal dapat digunakan secara luas dalam industri seperti semen, listrik, baja, metalurgi, dll. Karena proses dan struktur khusus,pabrik batubara vertikal memiliki debu rendah dan kebisingan selama proses produksi, dan bubuk batubara yang dihasilkan memiliki grading yang efisien dan kinerja pembakaran yang sangat baik.dan kehalusan bubuk batubara hingga 80% μ MR 3%, dengan halus yang stabil dan ukuran partikel yang seragam.
Keuntungan dari penggilingan vertikal untuk menghasilkan abu terbang
1Output dari pabrik vertikal sangat besar, dan tergantung pada model, dapat dengan mudah ditingkatkan menjadi 10-150 ton per jam, yang dapat sepenuhnya memenuhi kebutuhan proyek pemurnian batubara skala besar.
2Adaptasi terhadap varietas pabrik batubara yang berlawanan: menggunakan beban hidrolik dan perangkat penyimpanan sebagai zona penyangga; Bagian dalam pabrik kering dan dapat menghancurkan batubara dengan kandungan kelembaban tinggi.
3Konsumsi energi mesin penggiling vertikal sangat rendah: Mesin penggiling ini menggunakan rol penggiling langsung menggiling pada cakram penggiling, dan konsumsi energi sangat kecil,yang dapat menghemat 30% -40% konsumsi energi dibandingkan dengan pabrik bola.
4. Penggiling vertikal memiliki kinerja pengeringan yang baik: udara panas di dalam datang ke kontak langsung dengan bahan, sehingga kinerja pengeringan yang baik.energi, dan mengatur suhu udara panas, sehingga mudah menangani bahan dengan berbagai kandungan kelembaban.
Prinsip kerja:
Mesin penggilingan vertikal LM terutama terdiri dari pemisah, perangkat roller penggilingan, perangkat cakram penggilingan, perangkat presurisasi, reduktor, motor listrik, perumahan, dan bagian lainnya.
Selama operasi, motor listrik mendorong cakram penggiling untuk berputar melalui pengurangan, sementara udara panas memasuki pabrik vertikal melalui inlet udara.Bahan jatuh lebih baik pada cakram penggiling dari pelabuhan pembuanganKarena gaya sentrifugal, bahan bergerak lebih baik dari cakram penggiling ke tepi cakram penggiling.itu dihancurkan oleh roller grinding, dan bahan yang dihancurkan terus bergerak menuju tepi cakram penggiling sampai dibawa oleh aliran udara di cincin angin,Dan partikel besar dari bahan jatuh ke disk penggiling dan terus dihancurkanKetika bahan dalam aliran udara melewati pemisah bagian atas, di bawah tindakan vanes panduan, bahan kasar jatuh dari ember kerucut ke disk penggiling,dan bubuk halus dilepaskan dari pabrik bersama dengan aliran udara dan dikumpulkan oleh pengumpul debu sistemBubuk yang dikumpulkan adalah produk yang dihasilkan oleh pabrik vertikal. Bahan dikeringkan saat bersentuhan dengan gas di cangkang untuk mencapai kekeringan dan kelembaban produk yang diperlukan.Dengan menyesuaikan sudut pelindung layar pemisah (tidak dapat diatur untuk pabrik vertikal kecil) dan kecepatan rotor pemisah, ketebalan produk yang dibutuhkan dapat dicapai.

Tabel Parameter Pabrik Batubara Vertikal


Pengantar Seni
Batubara mentah disaring melalui layar kisi di halaman batubara mentah dan jatuh ke konveyor sabuk.conveyor sabuk mengirim batubara mentah ke bin batubara mentah untuk penyimpananSetelah sistem pulverisasi telah dimulai, buka katup batang di bagian bawah bin batubara mentah, mulai penyegelan pita pengukuran untuk memberi makan batu bara pabrik vertikal,dan batubara mentah masuk ke pabrik batubara vertikal untuk pengeringan dan penggilingan.
Udara panas atau gas buang jalur produksi semen dari kompor udara panas ditarik oleh kipas sistem dan masuk ke pabrik batubara vertikal.Setelah pertukaran panas yang cukup dengan batubara mentah yang digiling di pabrikPada saat itu, bubuk batubara diambil dan disortir di mesin pemilihan bubuk.Bubuk batubara yang memenuhi syarat dikumpulkan oleh pengumpul debu pulsa kotak gas tahan ledakan dengan aliran udara dan dibuang ke tempat sampah bubuk batubara melalui roda kisiKotoran dalam batubara mentah, seperti beberapa gang gang batubara, blok logam, dll, dilepaskan dari pabrik melalui cincin udara dan pelabuhan pelepasan slag.

Keuntungan produk
1Rol penggilingan mengadopsi pelumasan paksa dengan minyak tipis, yang memperpanjang masa pakai bantalan lebih dari 2,5 kali
Pada umumnya, bantalan rol pabrik vertikal dilumasi dengan minyak.Operasi yang tidak benar dapat menyebabkan suhu bantalan rol terlalu tinggi, menyebabkan penguapan dan kerusakan minyak pelumas, yang mempengaruhi umur kerja bantalan.pabrik batubara vertikal HVM mengadopsi pelumasan paksa dan pendinginan dengan minyak tipis pada rol penggiling, sangat meningkatkan umur kerja bantalan (biasanya lebih dari 2,5 kali).
2. Kehalusan produk jadi dapat mencapai 80 μ MR3%
Seri HVM batubara pabrik vertikal mengadopsi jenis baru mesin pemilihan bubuk efisiensi tinggi, yang memiliki efisiensi klasifikasi yang tinggi, ruang penyesuaian besar, dan finess pemilihan bubuk 0.08 mm dan kurang dari 3% residu saringan, yang dapat memenuhi persyaratan halus dari sebagian besar batu bara berkualitas rendah atau anthracite bubuk penggilingan di jalur produksi semen.
3Konsumsi daya dari penggilingan bubuk adalah 20-40% lebih rendah daripada dari pabrik batubara udara menyapu tradisional
Dibandingkan dengan pabrik batubara angin tradisional dengan skala yang sama, konsumsi daya dari pabrik batubara vertikal seri HVM dalam penggilingan serbuk 20% sampai 40% lebih rendah,terutama ketika kandungan kelembaban batubara mentah tinggi, penghematan energi lebih besar.
4. Dapat mengeringkan batubara mentah dengan kandungan kelembaban hingga 10%
Pabrik vertikal ini mengadopsi operasi menyapu udara, yang dapat menggiling dan mengeringkan batubara mentah dengan kandungan kelembaban hingga 10% dengan menyesuaikan suhu dan volume udara dari udara masuk.Volume udara yang tinggi digunakan untuk memenuhi persyaratan pengeringan kelembaban tinggi.
5. Tingkat kebisingan hanya 80-85dB (tingkat suara A)
Tingkat kebisingan pabrik vertikal hanya 80-85 dB (tingkat suara A), yang 20-25 dB (tingkat suara A) lebih rendah daripada pabrik tabung.tanpa debu terbang, dan lingkungan operasi bersih.
6Luas infrastruktur hanya sekitar 60% dari pabrik bola angin tradisional
Pabrik vertikal mengintegrasikan lima proses: penggilingan, pengeringan, pemilihan bubuk, transportasi, dan pengumpulan.dan luas lantai adalah sekitar 60-70% dari sistem pabrik pipa, dan luas bangunan sekitar 50-60% dari sistem pabrik pipa.

Kasus Teknik
Desain Teknik dan Peralatan Produksi Penyediaan HVM2800M Vertikal Pulverized Coal Preparation System
Jenis bahan pengolahan: batubara bituminous
Kapasitas: ≥ 80t/jam
Kehalusan produk: 200 mesh, 85% lulus
