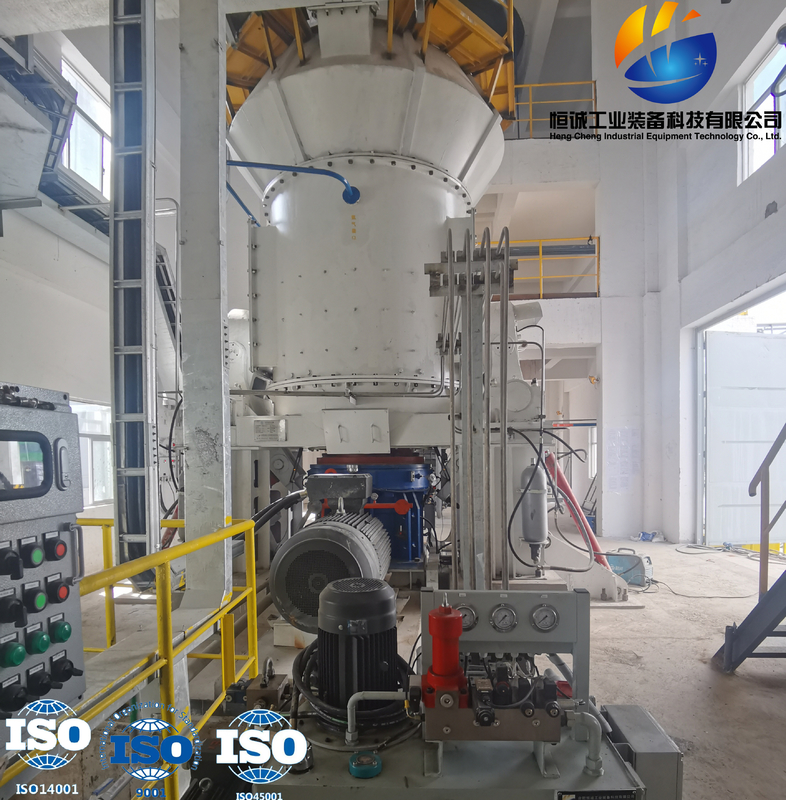

Pabrik Penggilingan Vertikal Serbuk Batubara Mesin Penggilingan Vertikal Batu Kapur

Untuk apa pabrik batubara vertikal digunakan?
Pabrik batubara vertikal cocok untuk menggiling bahan dengan kekerasan sedang seperti batubara bitumen, dan digunakan dalam sistem penghancuran langsung bertekanan positif untuk membakar batubara bitumen.Mereka diterapkan di industri seperti tenaga listrik, metalurgi, bahan bangunan, dan teknik kimia.Mesin ini tidak hanya memiliki karakteristik konsumsi daya unit yang rendah, luas lantai yang kecil, sistem penghancuran yang sederhana, kebisingan yang rendah, dan pengoperasian yang andal, namun juga memiliki keunggulan unik seperti rasio penghancuran yang besar, masa pakai komponen penggilingan yang lama, jangkauan aplikasi material yang luas. , dan penerapan yang baik pada beban tinggi dan rendah.
Mesin ini tidak hanya memiliki karakteristik konsumsi daya unit yang rendah, luas lantai yang kecil, sistem penghancuran yang sederhana, kebisingan yang rendah, dan pengoperasian yang andal, namun juga memiliki keunggulan unik seperti rasio penghancuran yang besar, masa pakai komponen penggilingan yang lama, jangkauan aplikasi material yang luas. , dan penerapan yang baik pada beban tinggi dan rendah.

Karakteristik kinerja
Tiga rol gerinda pada pabrik batubara digerakkan oleh cakram gerinda yang berputar untuk operasi penggilingan.Setelah material yang masuk jatuh ke pelat gerinda melalui saluran batubara pusat, material tersebut diangkut ke jalur rol gerinda untuk digiling dengan gaya sentrifugal yang dihasilkan oleh pelat gerinda yang berputar.Tekanan penggilingan dihasilkan oleh pegas atau perangkat tekanan hidrolik, dan disalurkan secara seragam ke tiga roller gerinda melalui sistem tiga titik statis.Tekanan tersebut kemudian disalurkan ke pondasi melalui sistem tekanan.Pengeringan dan pengangkutan bubuk batubara dilakukan dengan menggunakan udara panas.Udara panas didistribusikan secara merata di sekitar cakram gerinda melalui cincin nosel, mengeringkan material tanah dan membawanya ke pemisah di bagian atas gilingan.Serbuk kasar dan halus dari bahan dipisahkan di sini, serbuk halus dikeluarkan dari penggilingan, dan serbuk kasar dikembalikan ke penggilingan untuk digiling.Beberapa zat yang tidak dapat dihancurkan dalam bahan dapat dibuang melalui lubang pembuangan di bagian bawah pabrik.Pabrik batubara terutama terdiri dari bagian dasar, peredam, mesin rangka bawah, mesin rangka tengah, cakram gerinda, rol gerinda, alat tekanan, pemisah, alat penyegel udara bertekanan positif, alat penghembus uap, dan komponen lainnya.Dilengkapi juga dengan peralatan bantu seperti motor utama, stasiun oli pelumas, stasiun hidrolik, dan kipas penyegel, serta perangkat transmisi kecepatan lambat, peralatan khusus pemasangan dan pemeliharaan, platform eskalator, distributor bubuk batubara, katup pemutus cepat, dan lainnya peralatan pendukung yang dapat dipilih oleh pengguna.Pabrik batubara mengadopsi sistem tekanan hidrolik, yang dapat menyesuaikan tekanan penggilingan selama pengoperasian dan memiliki kinerja perlindungan pelepasan besi yang lebih baik.Berdasarkan model standar asli, perangkat miring rol gerinda telah ditambahkan dan kemampuan anti ledakan pada badan gerinda telah ditingkatkan.

Prinsip bekerja:Motor listrik menggerakkan cakram gerinda untuk berputar melalui peredam, dan material jatuh ke tengah cakram gerinda dari lubang pengumpanan.Pada saat yang sama, udara panas memasuki ruang penggilingan dari saluran masuk udara.Di bawah aksi gaya sentrifugal, material bergerak menuju tepi pelat gerinda.Saat melewati alur melingkar pada pelat gerinda, mereka dihancurkan oleh roller gerinda.Material yang hancur diambil oleh aliran Jet di cincin angin di tepi pelat gerinda.Partikel besar jatuh langsung ke pelat gerinda untuk digiling kembali.Ketika material dalam aliran udara melewati pemisah dinamis dan statis, di bawah aksi rotor yang berputar, bubuk kasar jatuh ke pelat gerinda untuk digiling kembali.Serbuk halus yang memenuhi syarat digiling bersama dengan aliran udara, Kumpulkan dalam perangkat pengumpul bubuk, yang merupakan produknya.Bahan yang mengandung uap air dikeringkan selama kontak dengan gas panas untuk mencapai kadar air produk yang dibutuhkan.

Tabel Parameter Pabrik Vertikal Batubara

Keuntungan
1. Efisien dan hemat energi:
(1) Efisiensi penggilingan yang tinggi dan konsumsi energi yang rendah, dibandingkan dengan ball mill, konsumsi energinya 40% -50% lebih rendah;
(2) Kapasitas produksi mesin tunggal yang besar, mampu memanfaatkan listrik lembah rendah;
(3) Teknologi dan peralatan penggilingan vertikal dengan penuh semangat menganjurkan teknologi baru untuk konservasi energi dan pengurangan konsumsi, yang bermanfaat untuk meningkatkan kekuatan kompetitif perusahaan-perusahaan di industri bubuk di kawasan ini dan bahkan di seluruh negeri;
2. Perawatan mudah dan biaya pengoperasian rendah:
(1) Rol gerinda dapat dikeluarkan dari mesin menggunakan perangkat hidrolik, dan penggantian pelat pelapis selongsong rol serta ruang perawatan pabrik yang besar, membuat pengoperasian pemeliharaan menjadi sangat nyaman;
(2) Selongsong rol gerinda dapat digunakan terbalik, memperpanjang masa pakai bahan tahan aus;
(3) Sebelum menghidupkan mesin, tidak perlu mengoleskan kain ke cakram gerinda, dan penggilingan dapat dimulai tanpa beban, sehingga menghilangkan kesulitan dalam menghidupkan mesin;
(4) Keausan rendah, bahan khusus digunakan untuk roller gerinda dan pelat pelapis cakram, sehingga menghasilkan masa pakai yang lama;
(5) Otomatisasi tingkat tinggi: Teknologi kontrol otomatis mengadopsi PLC seri Siemens dari Jerman, dilengkapi dengan sistem kontrol otomatis, yang dapat mencapai kendali jarak jauh dan pengoperasian yang mudah.Bengkel ini pada dasarnya dapat mencapai operasi tanpa awak, menghemat biaya pengoperasian;
3. Biaya investasi komprehensif yang rendah:
Mengintegrasikan penghancuran, pengeringan, penggilingan, dan pengangkutan, aliran prosesnya sederhana, peralatan sistemnya sedikit, tata letak strukturnya kompak, dan luas lantai hanya 50% dari ball mill.Hal ini dapat diatur di luar ruangan, dengan biaya konstruksi rendah, secara langsung mengurangi biaya investasi perusahaan.
4. Kualitas produk yang stabil:
(1) Bahan berada dalam penggiling untuk waktu yang singkat, sehingga mudah untuk mendeteksi distribusi ukuran partikel dan komposisi produk, dan memastikan kualitas produk yang stabil;
(2) Produk memiliki morfologi partikel yang seragam, distribusi ukuran partikel yang sempit, kemampuan mengalir yang baik, dan kemampuan beradaptasi produk yang kuat.
5. Keandalan yang tinggi
(1) Mengadopsi perangkat batas rol gerinda untuk menghindari getaran parah yang disebabkan oleh kerusakan material selama waktu kerja pabrik;
(2) Mengadopsi perangkat penyegel rol jenis baru, penyegelan lebih andal, dan tidak memerlukan kipas penyegel, sehingga semakin mengurangi kandungan oksigen di pabrik dan mencapai kinerja peredam ledakan yang lebih baik.
6. Perlindungan lingkungan:
(1) Seluruh sistem mesin gerinda vertikal HVM memiliki getaran rendah dan kebisingan rendah;
(2) Sistem tersegel secara keseluruhan, beroperasi di bawah tekanan negatif penuh, dan tidak ada kebocoran debu, pada dasarnya mencapai bengkel bebas debu.

Kasus Rekayasa
Desain Teknik dan Pasokan Manufaktur Peralatan Sistem Persiapan Batubara Bubuk Pabrik Vertikal HVM1500
Jenis bahan pengolahan: Batubara Mentah
Kapasitas: ≥ 18t/jam
Kehalusan produk: 200 mesh, lolos 90%.
